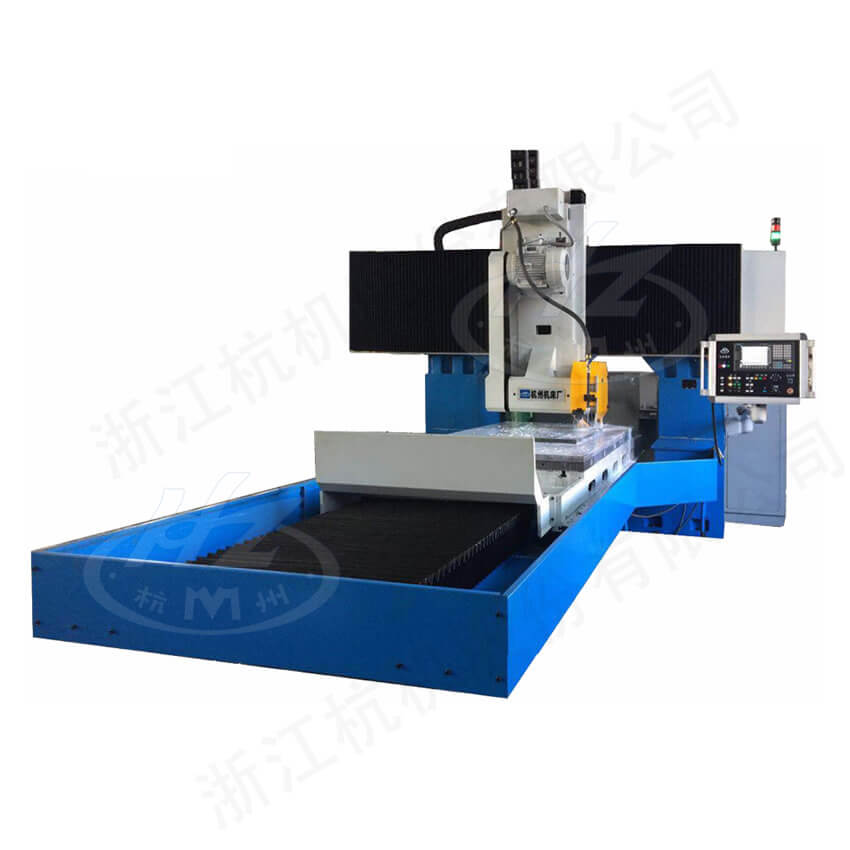

■ 本机床接纳双立柱龙门式对称结构，由床身、双立柱及横梁组成关闭的框架结构
。横梁上有拖板，周边磨头沿拖板导轨作笔直升降运动

；拖板沿横梁导轨作横向运动
。事情台往复运动由液压驱动，床身与事情台接纳双V型滑动导轨副
。

■ 周边磨头的笔直进给、横向进给运动均由交流伺服电机驱动，共两轴，数控系统接纳SIEMENS 808D ADVANCED系统
。

■ 本机床属于大型平面磨床，主要是用砂轮周边磨削工件的外貌，能通过自动、手动（电手轮）对零件的平面举行周边磨削，能加工钢、铸铁及有色金属等制成的零件
。磨削时，工件可直接牢靠在台面上、电磁吸盘上或牢靠在夹具上加工
。
