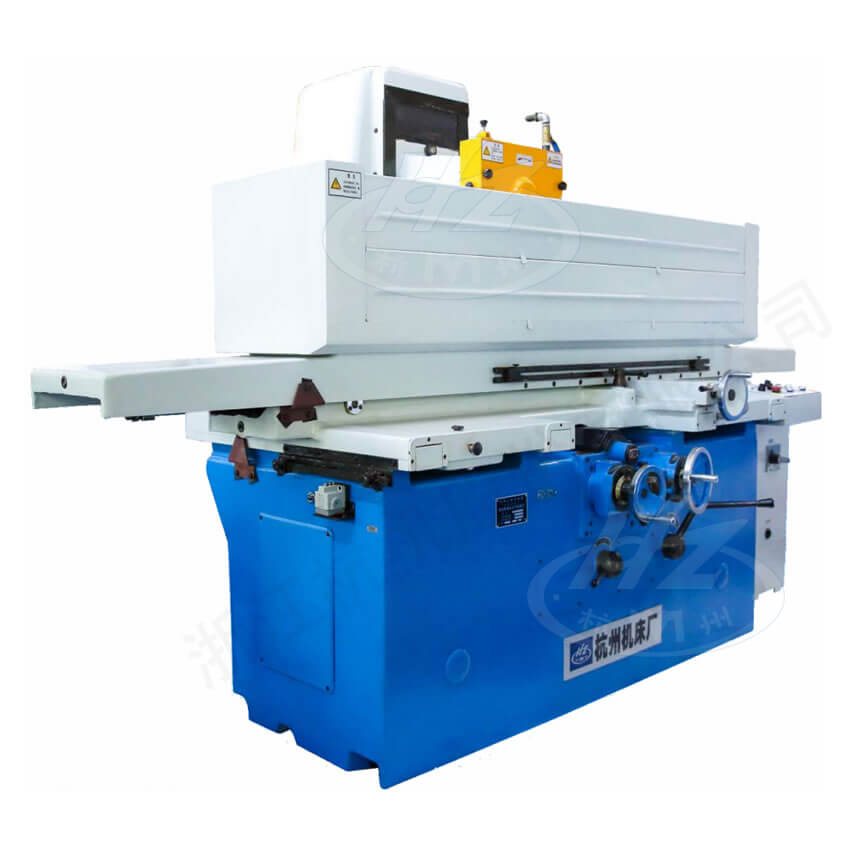

细密型卧轴矩台平面磨床
本机床主要是用砂轮的周边磨削工件的平面 ，也可以用砂轮的端面磨削工件的槽和凸缘的侧面 ，磨削精度和光洁度都较高。相宜于磨削种种细密零件和工模具 ，可供机械加工车间、机修车间和工具车间作细密加工使用。
| 随机附件 | |||
|---|---|---|---|
| 电磁吸盘（320×1000mm） | 1块 | 砂轮卡盘连砂轮 | 2套 |
| 砂轮平衡心轴 | 1副 | 砂轮平衡架 | 1件 |
| 砂轮修整器（不附金刚钻） | 1套 | 机床调解垫铁 | 6套 |
| 特殊附件（另行计价） | |||
| 金刚石砂轮刀 | 1支 | ||
■ 机床接纳十字拖板移动式 ，热变形小。
■ 事情台纵向运动由变量变向叶片泵驱动 ，并接纳闭式液压系统 ，运动平稳 ，噪声小 ，油池温升低。
■ 拖板横向导轨接纳滚柱导轨 ，进给由交流变频电机控制无级调速 ，可获得细腻的断续和一连进给。
■ 磨头主轴轴承接纳小孔节约腔内回油静压轴承 ，回转精度高 ，可获得较高的外貌光洁度。
■ MM7132B机床为油箱外置 ，利便液压系统的维护和替换。
| 型号： | MM7132A | MM7132B | |||
|---|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 320×1000 | ||
| 最大磨削尺寸（宽×高×长） | mm | 320×1000×400 | |||
| 事情台纵向行程（最大） | mm | 1050 | |||
| 事情台纵向移动速率（无级） | m/min | 3-25 | |||
| 事情台拖板横向行程 | mm | 350 | |||
| 事情台横向进给量 | 一连（无级调速） | mm/min | 20-1500 | ||
| 断续（无级调速） | mm | 0.2-10/纵向单行程 | |||
| 事情台T型槽（槽数×宽度） | mm | 3×18 | |||
| 事情台承载量 | kg | 329.5 | |||
| 磨头 | 砂轮轴中心至事情台距离（最大） | mm | 550 | ||
| 魔头快速升降速率 | mm/min | 225 | |||
| 砂轮轴转速 | rpm | 1500 | |||
| 磨头笔直微动进给 | mm | 0.002 | |||
| 砂轮尺寸（外径×宽×内径） | mm | Φ300×32×Φ75 | |||
| 电机功率 | 电机总功率 | kW | 9.11 | ||
| 磨头电机功率 | kW | 5.5 | |||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300:0.003 | ||
| 外貌粗糙度 | μm | Ra0.16 | |||
| 机床重量 | 净重（约） | kg | 4000 | ||
| 毛重（约） | kg | 5000 | |||
| 形状尺寸（长×宽×高） | mm | 3285×1525×2035 | |||
| 包装箱尺寸（长×宽×高） | mm | 4250×1750×2250 | |||
