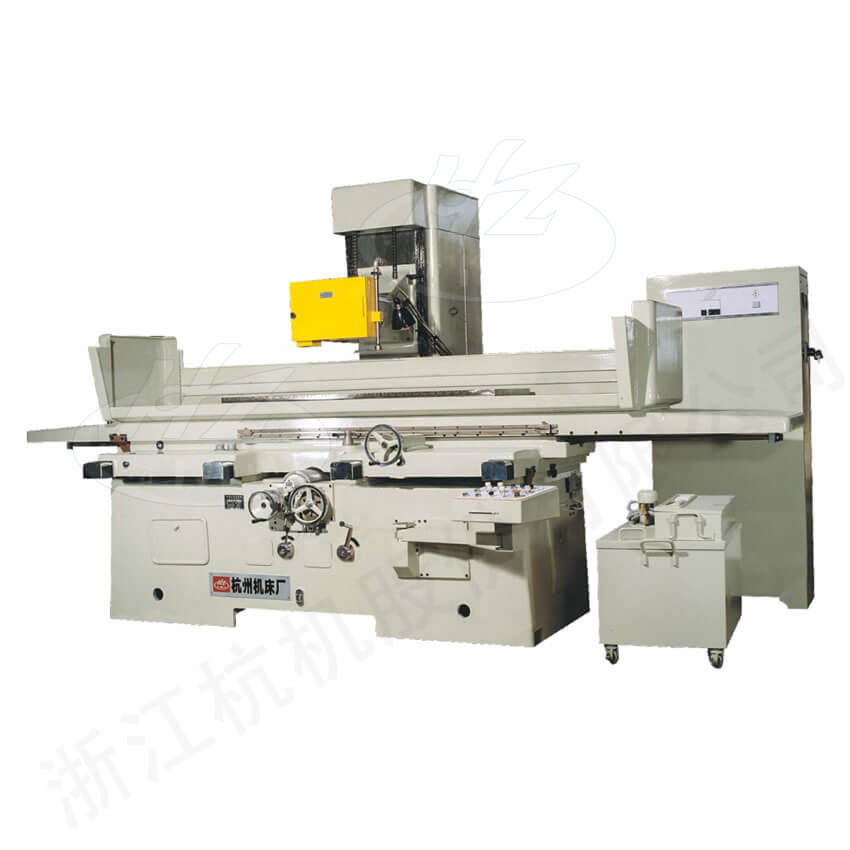

细密型卧轴矩台平面磨床
本机床主要是用砂轮的周边磨削工件的平面，也可以用砂轮的端面磨削工件的槽和凸缘的侧面，磨削精度和光洁度都较高 。相宜于磨削种种细密零件和工模具，可供机械加工车间、机修车间和工具车间作细密加工使用 。
| 随机附件 | |||
|---|---|---|---|
| 电磁吸盘（500×1600mm） | 1块 | 砂轮修整器（不附金刚钻） | 1套 |
| 砂轮平衡心轴 | 1副 | 砂轮卡盘 | 2副 |
| 砂轮平衡架 | 1件 | 机床调解垫铁 | 11 |
■ 本机床主要用于细密磨削，磨削精度和光洁度都较高，操作利便，笔直有微量进给 。
■ 事情台纵向运动由变量变向叶片泵驱动并接纳闭式油路，油池温升低，热变形小 。
■ 事情台横向进给接纳交流变频电机控制无级调速，可获得细腻的断续和一连进给 。
■ 主轴轴承接纳小孔节约腔内回油静压轴承，刚性好，磨削效率高 。
■ 电磁吸盘吸力可以调解，并可举行自动退磁，工件装卸利便 。
■ HZ-024 型磨头主轴可装Φ450×80×Φ127mm 宽砂轮，扩大了机床使用规模 。
| 型号： | HZ-024 / MM7150A | |||
|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 500×1600 | |
| 最大磨削尺寸（宽×高×长） | mm | 500×1600×500 | ||
| 事情台纵向行程（最大） | mm | 1750 | ||
| 事情台纵向移动速率（无级） | m/min | 3-20 | ||
| 事情台拖板横向行程（最大） | mm | 500 | ||
| 事情台横向进给量 | 一连（无级调速） | mm/min | 20-1000 | |
| 断续（无级调速） | mm | 0.2-20/事情台纵向单行程 | ||
| 横向微下手轮刻度值 | mm | 0.005 | ||
| 事情台T型槽（槽数×宽度） | mm | 3×18 | ||
| 事情台承载量 | kg | 1030 | ||
| 磨头 | 砂轮轴中心至事情台距离 | mm | 700 | |
| 砂轮轴转速 | r/min | 1500 | ||
| 笔直刻度盘每格进给量 | mm | 0.01 | ||
| 点发进给每次进给量 | mm | 0.002 | ||
| 砂轮尺寸（外径×宽×内径） | mm | Φ450×80×Φ127 Φ350×40×Φ127 | ||
| 电机功率 | 电机总功率 | kW | 12 | |
| 磨头电机功率 | kW | 7.5 | ||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300：0.003 | |
| 外貌粗糙度 | μm | Ra0.16 | ||
| 机床重量 | 净重（约） | kg | 8500 | |
| 毛重（约） | kg | 10000 | ||
| 形状尺寸（长×宽×高） | mm | 4400×2200×2450 | ||
| 包装箱尺寸（长×宽×高） | mm | 4600×2450×2400 | ||
