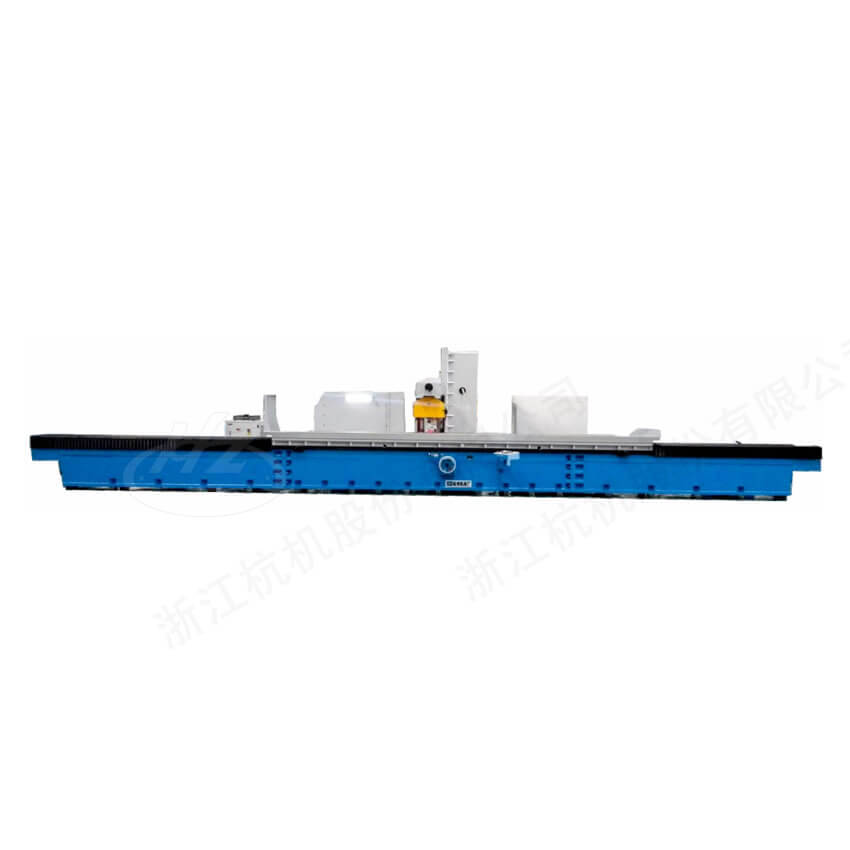

通俗精度卧轴矩台平面磨床
本机床是凭证市场的需求设计的产品，适用于种种机械加工车间和机修车间。
| 随机附件 | |||
|---|---|---|---|
| 电磁吸盘 | 1块 | 砂轮修整器（不附金刚石砂轮刀） | 1套 |
| 砂轮平衡心轴 | 1副 | 砂轮平衡架 | 1件 |
| 砂轮卡盘连砂轮 | 2套 | 机床调解垫铁 | 1套 |
| 特殊附件（另行计价） | |||
| 金刚石砂轮刀 | 1支 | 正弦平口钳（ZPQ-150） | 1件 |
■ 机床精度抵达卧轴矩台平面磨床的国家标准。(GB/T4022-1983)
■ 事情台纵向运动由叶片泵驱动，运动平稳，噪声小。油池配有冷却装置，温升低，热变形小。
■ 机床可举行槽和凸缘侧面的磨削。
■ 磨头接纳国际通行的转动轴承结构形式。
■ 磨头横向进给运动丝杆接纳滚珠丝杆，进给迅速，横向进给运动可液动亦可手动，液动驱念头构是油马达。笔直进给是手动，有快速移动装置，升降利便。
■ 自动润滑系统润滑各导轨。
■ 机床的笔直、横向进给部分留有伺服电机装置的位置，凭证需要可设置数控系统成为数控机床。
| 型号： | M7150×40/HZ | M7150×50/HZ | M7160A×40/HZ | M7150A×60/HZ | ||
|---|---|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 500×4000 | 500×6000 | 600×4000 | 500X5000 |
| 最大磨削尺寸（宽×长×高） | mm | 500×4000×600 | 500×6000×600 | 600×4000×600 | 500×5000×600 | |
| 事情台纵向行程（最大） | m/min | 4100 | 6200 | 4200 | 5200 | |
| 事情台速率（无级） | m/min | 3-27 | 5-26 | 3-27 | ||
| 事情台T型槽（槽数×宽度） | mm | 3×22 | ||||
| 事情台承载量 | kg | 3100 | 5600 | 3700 | 3900 | |
| 磨头 | 砂轮轴中心至事情台距离（最大） | mm | 850 | |||
| 磨头横向每行程断续进给量 | mm | 5-20 | ||||
| 砂轮轴转速 | r/min | 1440 | ||||
| 笔直进给手轮刻度盘值 | mm | 0.005 | ||||
| 磨头手动横向进给手轮每格 | mm | 0.01 | ||||
| 最大砂轮尺寸（外径x宽x内径） | mm | Φ500×63×Φ203 | ||||
| 电机功率 | 电机总功率 | kW | 35 | |||
| 磨头电机功率 | kW | 18.5 | ||||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300：0.005 | |||
| 外貌粗糙度 | μm | Ra0.63 | ||||
| 机床重量 | 净重(约） | kg | 16000 | 20000 | 17000 | 18000 |
| 形状尺寸（长×宽×高） | mm | 12000x2900x3000 | 14900x2900x3000 | 12000x2900x3000 | 13500x2900x3000 | |
